PFC电感的原理及应用特性
2020-05-07 16:35:14
admin
1290
PFC电感是什么？PFC电感是PFC（Power Factor Correction，功率因数校正）电路的核心组件，PFC电路早期在UPS电源中运用较多，在一些PC电源上却很少见到 PFC电路；但后来随着一些强制性认证（例如CCC）的出现，致使PFC电感在小功率电源领域兴起。
PFC电路又分为被动式PFC电路和主动PFC电路。不管是被动式PFC电路，还是主动PFC电路，都必须有PFC电感的参与。
被动PFC电路是利用电感和电容组成滤波器，对输入电容进行移相和整形。主要是增加输入电流的导电宽度，减缓其脉冲上升性，从而减小电流的谐波成分。

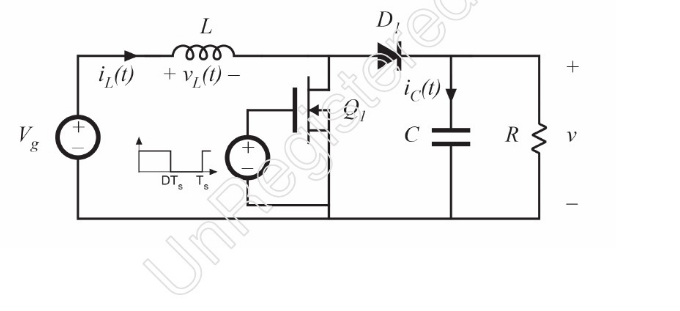

主动PFC电路在负载即电力电子装置本身的整流器和滤波电容之间增加一个功率变换电路，将整流器的输入电流校正成为与电网电压同相位的正弦波，消除了谐波和无功电流，因而将电网功率因数提高到近似为。

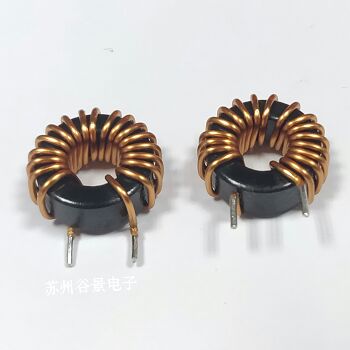

常见PFC电感有铁硅铝PFC电感和非晶PFC电感。铁硅铝PFC电感磁芯由铁硅铝材料制造，其居里温度410度以上，工作温度范围-50~+200度，具有电流叠加性能好，低铁损，负温度系数的特点。铁硅铝PFC电感可应用于电源供应器、不间断电源（UPS）以及各种家用电器控制板等领域。非晶PFC电感用铁基非晶带材制造，铁芯开口，具有优良的频率特性和稳定性，有很好的恒电感特性和抗直流偏磁能力，而且损耗低。非晶PFC电感可用于变频电源、UPS、开关电源、变频器、工业电源、通信电源等。
