屏蔽电感和非屏蔽电感应如何进行区分？
2018-08-20 14:29:56
2047
相信很多人对于屏蔽电感与非屏蔽电感比较的混淆。根据磁屏蔽性能的不同，产生了屏蔽电感与非屏蔽电感这两种不同的叫法，屏蔽电感中有贴片电感，也有工字电感，同样的非屏蔽电感也是如此。
那我们如何对屏蔽电感以及非屏蔽电感进行快速区呢？他们之间有哪些区别？下面谷景电子小编将从以下三个方面进行讲述。
一、外观上区分屏蔽电感与非屏蔽电感

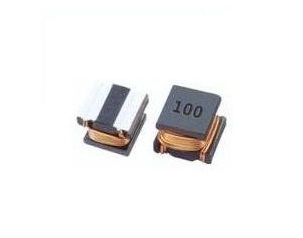

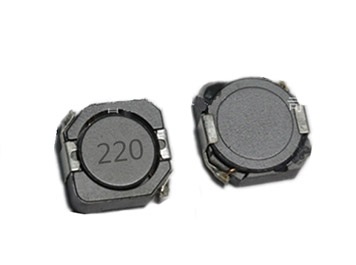

屏蔽电感外部带有磁屏蔽结构，所以从外观上能看到线圈绕组的一定是非屏蔽电感，屏蔽电感从外观上是看不到线圈绕组的。
但有一例外需要注意：看不到线圈的不一定是屏蔽电感，也有可能是带有热伸缩套管的工字电感。
二、磁路组成结构上区分屏蔽电感与非屏蔽电感
1.屏蔽电感磁路结构为闭磁路结构：闭磁路结构是由磁性材料组成，磁阻抗非常小，代表磁芯为环形磁芯，是闭磁路结构
2.非屏蔽电感磁路结构为开磁路：由于磁路组成结构裸露，具有非常明显的气隙，其阻抗比较的大，代表磁芯为U型、EE型磁芯
三、性能上区分屏蔽电感与非屏蔽电感
1.由于屏蔽电感和非屏蔽电感磁屏蔽结构不同，在相同电感以及工作电流下，屏蔽电感的体积要大于非屏蔽电感。
2.非屏蔽电感具有高饱磁率、小体积、低阻抗的特点。主要集中在插件电感、部分贴片电感GCD系列（快被屏蔽电感取代）、棒形电感。
3.屏蔽电感具有大功率、低电阻、大电流的特点。主要用在对EMC有着高要求的电路中，涉及到信号传输，智能计算等等，例如手机、计算机、高品质音响等等。
